基本資訊
?應用于民用和航空航天系統的廣闊領域
?檢查方法的等級分為標準級、商務級和定制級3類
?每批產品都抽樣進行機械的、電氣的特性檢查，所有產品都進行外觀檢查。

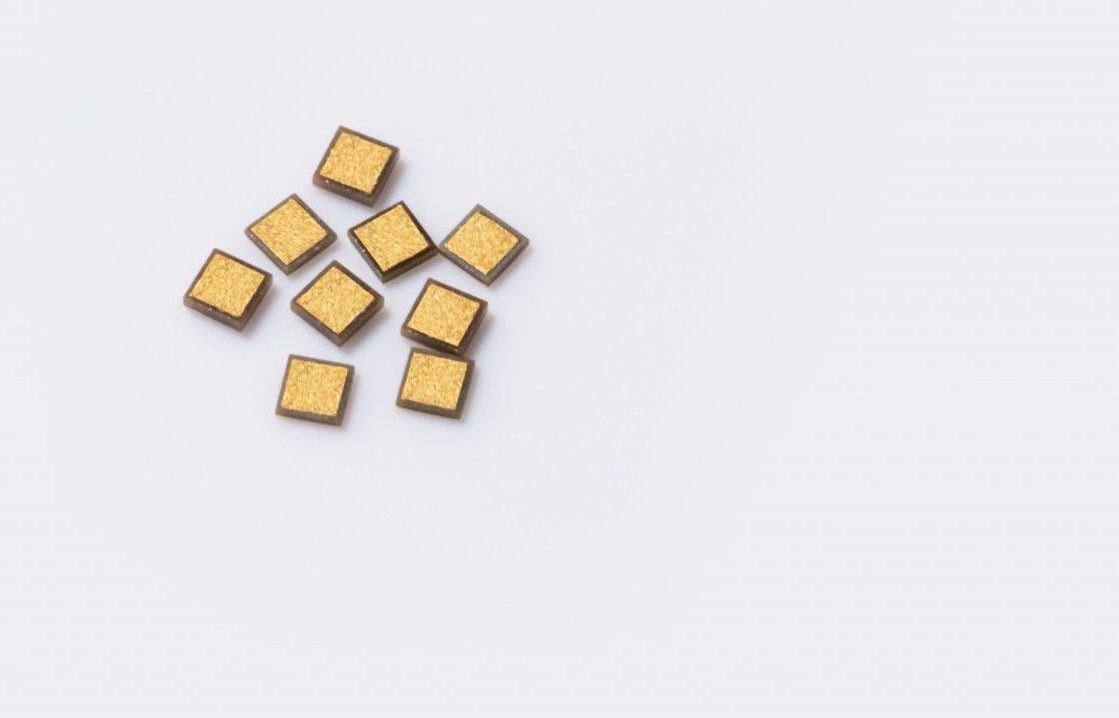

單層陶瓷電容（A型）（ClassⅠ、ClassⅡ）
單層陶瓷電容（B型）（ClassⅠ、ClassⅡ）
單層陶瓷電容（C型）（ClassⅠ、ClassⅡ）
矩形電容
二進制電容
雙電極電容
| 檢查項目 | 檢查數量 | |
| 外觀 | 外觀檢查 | Inspection Lot AQL II(1.0％) |
| 電氣特性 | 電容值 | Inspection Lot AQL II(1.0％) |
| 損耗角正切 | Inspection Lot AQL II(1.0％) | |
| 絕緣電阻 | 每批次抽檢10片 | |
| 機械特性 | 焊線拉力強度 | 每批次抽檢3片 |
| 耐熱 | 400℃5分鐘 | 每批次抽檢5片 |
| 尺寸檢查 | 尺寸測量 | 每批次抽檢3片 |
單層陶瓷電容（A型）（Class Ⅳ）
單層陶瓷電容（C型）（Class Ⅳ）
多連體電容
| 檢查項目 | 檢查數量 | |
| 外觀 | 外觀檢查 | Inspection Lot AQL II(1.0％) |
| 電氣特性 | 電容值 | Inspection Lot AQL II(1.0％) |
| 損耗角正切 | Inspection Lot AQL II(1.0％) | |
| 絕緣電阻 | Inspection Lot AQL Ⅰ(0.15%) | |
| 機械特性 | 焊線拉力強度 | 每批次抽檢3片 |
| 尺寸檢查 | 尺寸測量 | 每批次抽檢3片 |
陶瓷電容電阻一體產品（產品名稱:IRC）
| 檢查項目 | 檢查數量 | 不良率上限 | |
| 外觀 | 外觀檢查 | Inspection Lot AQL II(1.0％) | Inspection Lot AQL II(1.0％) |
| 電氣特性 | 電容值 | Inspection Lot AQL II(1.0％) | Inspection Lot AQL II(1.0％) |
| 損耗角正切 | Inspection Lot AQL II(1.0％) | Inspection Lot AQL II(1.0％) | |
| 絕緣電阻 | Inspection Lot AQL Ⅰ(0.15%) | Inspection Lot AQL Ⅰ(0.15%) | |
| 電阻值 | Inspection Lot AQL I(1.5%) | Inspection Lot AQL I(1.5%) | |
| 機械特性 | 焊線拉力強度 | 3 pics per Wafer Lot . 0 Allowable Failures | 0 |
| 耐高溫 | 320 °C 5分鐘 | 3 pcs per Wafer Lot | 0 |
| 尺寸檢測 | 尺寸測量 | 3 pics per Wafer Lot . 0 Allowable Failures | 0 |
單層薄膜芯片電阻
| 檢查項目 | 檢查數量 | 不良率上限 | |
| 外觀檢查 | Inspection Lot AQL II(1.0％) | Inspection Lot AQL II(1.0％) | |
| 電氣特性 | 電阻值 | Inspection Lot AQL I(1.5%) | Inspection Lot AQL I(1.5%) |
| 機械特性 | 焊線拉力強度 | 每批次抽檢3片 | 0 |
| 耐高溫 | 320°C5分鐘 | 每批次抽檢3片 | 0 |
| 尺寸檢查 | 尺寸測量 | 每批次抽檢3片 | 0 |
短路塊
| 檢查項目 | 檢查數量 | 不良率上限 | |
| 外觀檢查 | Inspection Lot AQL II(1.0％) | Inspection Lot AQL II(1.0％) | |
| 機械特性 | 焊線拉力強度 | 每批次抽檢3片 | 0 |
| 耐高溫 | 400°C5分鐘 | 每批次抽檢3片 | 0 |
| 尺寸檢查 | 尺寸測量 | 每批次抽檢3片 | 0 |
*由于設計各有不同，如有其它需求歡迎來電咨詢
| MIL-PRF-38534, Table C-Ⅲ-1, Class H |
| 項目 | 試驗條件 | ||||||
| 溫度循環 (Temperature Cycling) | MIL-STD-883 / Method 1010 Cond. A / B / C | ||||||
| 熱沖擊 (Thermal Shock) | MIL-STD-202 / Method 107 Cond. A / B / F | ||||||
| 焊接剪切力強度 (Die Shear) | MIL-STD-883 / Method 2019 | ||||||
| 溫度特性 | EIA-198 / Method 105 (B) | ||||||
| 浸泡 | MIL-STD-202 / Method 104 Cond. A / B | ||||||
| 耐潮濕 | MIL-STD-202 / Method 106 | ||||||
| 壽命 | MIL-PRF-49464 / par. 4.8.13 | ||||||
| 振動 | MIL-STD-202 / Method 201 | ||||||
| 高頻振動 | MIL-STD-202 / Method 204 Cond. A / D | ||||||
| 可調振動 | MIL-STD-883 / Method 2007 Cond. A | ||||||

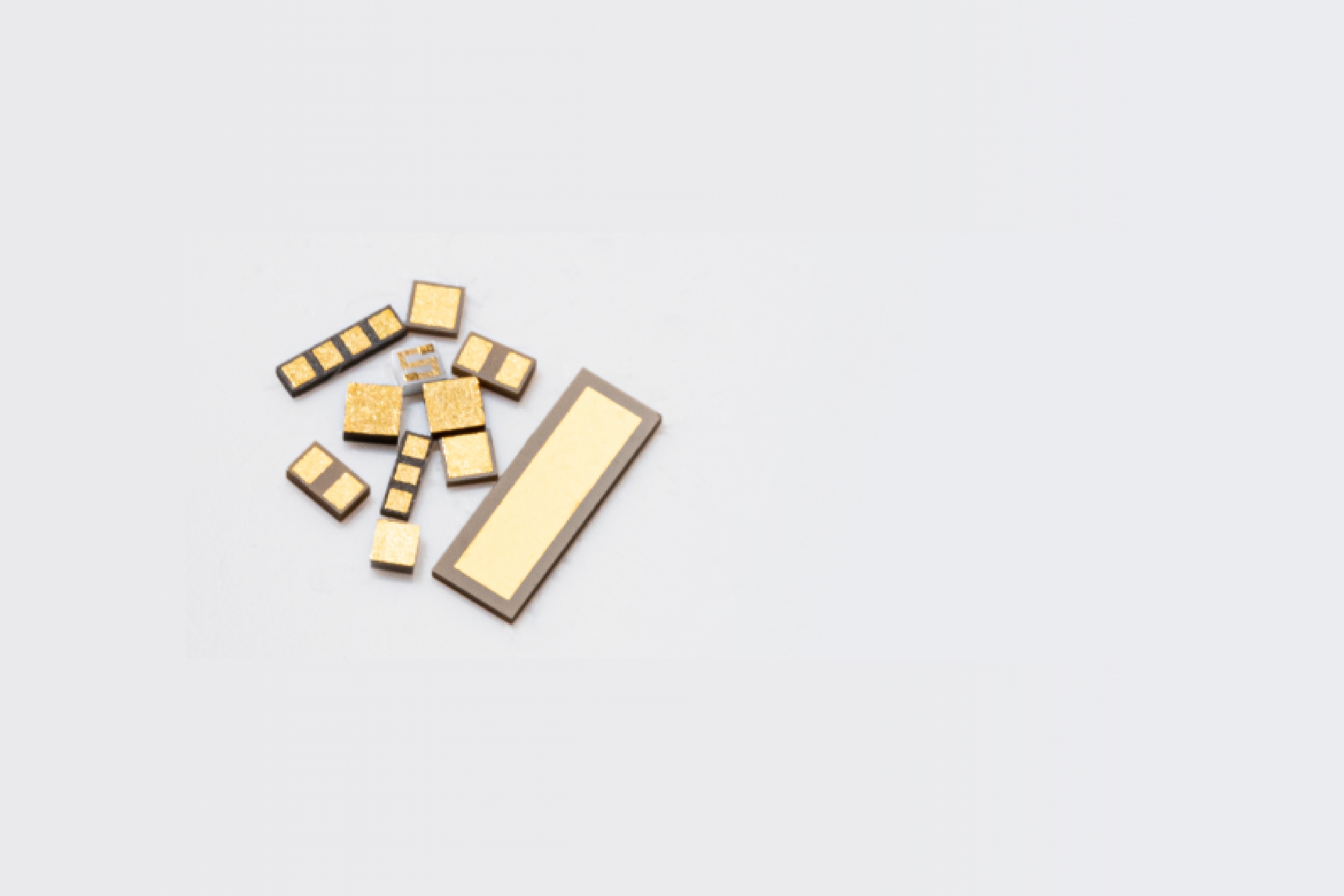

適合不同用途的A、B、C 3種類型產品系列，可根據客戶的使用條件和要求規格，
提供高性價比的最佳解決方案。
| A型 | B型 | C型 | |
| 正面 | 有留邊 | 有留邊 | 無留邊 |
| 底面 | 無留邊 | 有留邊 | 無留邊 |
| 產品 | A型 | B型 | C型 |
| 單層陶瓷電容（ClassⅠ＆ClassⅡ） | ? | ? | ? |
| 單層陶瓷電容（Class Ⅳ） | ? | ? | |
| 矩形電容 | ? | ||
| 二進制電容 | ? | ? | |
| 雙電極電容 | ? | ? | |
| 多連體電容 | ? | ||
| 陶瓷電容電阻一體產品 | ? | ||
| 單層薄膜芯片電阻 | ? | ||
| 短路塊 | ? |
如需有定制需求歡迎來電咨詢
采用Class I-ClassIV標準的材料，可從豐富的標準產品系列中，選擇適合客戶用途的產品。
|
EIA ク級*2 |
TECDIA 電介質材料 代碼 |
K(Nominal) |
電介質損失 (DF) @25℃ |
絕緣電阻(IR) @25℃ |
EIA TC 代碼*2 |

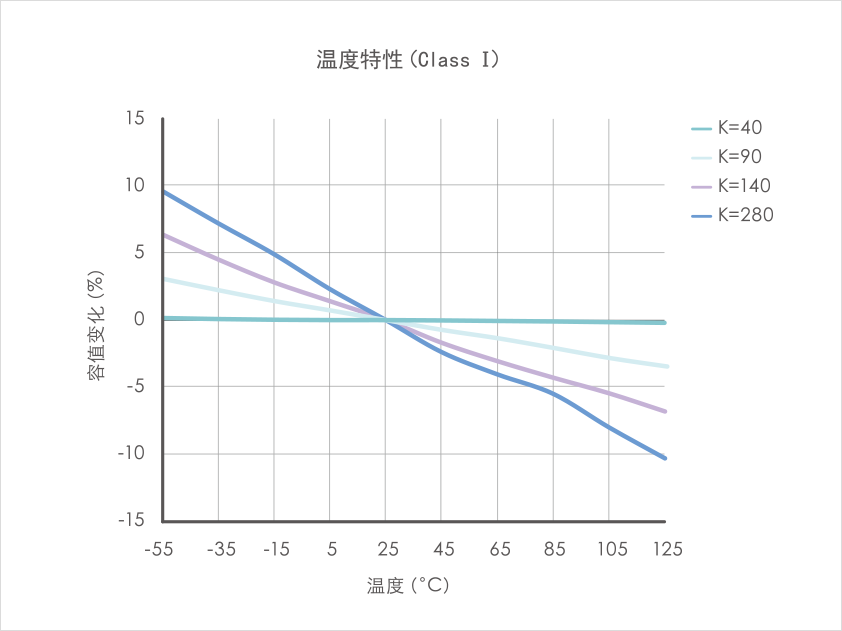

溫度特性 | 溫度范圍 |
| 1 | P | 40 | < 0.15% @ 1 MHz | 106MΩ | C0G | 0 ± 30 ppm / °C | -55 °C to +125 °C |
| 1 | 4 | 90 | < 0.25% @ 1 MHz | 106MΩ | S2H | -330 ± 60 ppm / °C | -55 °C to +125 °C |
| 1 | 5 | 140 | < 0.25% @ 1 MHz | 106MΩ | U2J | -750 ± 120 ppm / °C | -55 °C to +125 °C |
| 1 | 7 | 280 | < 0.25% @ 1 MHz | 105MΩ*1 | M3K | -1000 ± 250 ppm / °C | -55 °C to +125 °C |
| 2 | F | 1,600 | < 2.5% @ 1 kHz | 105MΩ | X7R | ± 15% | -55 °C to +125 °C |
| 2 | C | 2,800 | < 2.5% @ 1 kHz | 105MΩ | X7R | ± 15% | -55 °C to +125 °C |
| 2 | J | 4,200 | < 2.5% @ 1 kHz | 105MΩ | X7R | ± 15% | -55 °C to +125 °C |
| 4 | 10 | 16,000 | < 2.5% @ 1 kHz | 104MΩ | X7S | ± 22% | -55 °C to +125 °C |
| 4 | 11 | 30,000 | < 2.5% @ 1 kHz | 104MΩ | X7S | ± 22% | -55 °C to +125 °C |
| 4 | 12 | 50,000 | < 2.5% @ 1 kHz | 104MΩ | X7S | ± 22% | -55 °C to +125 °C |

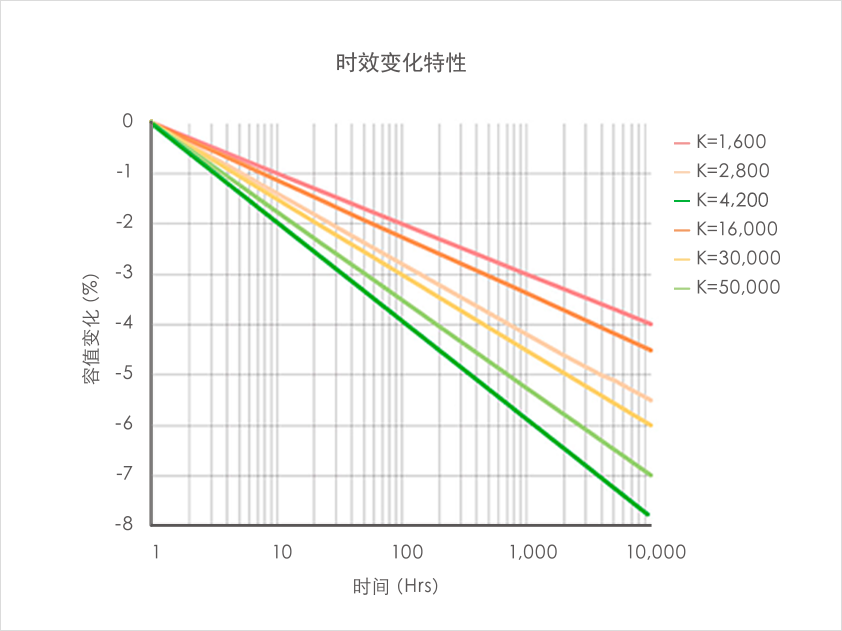

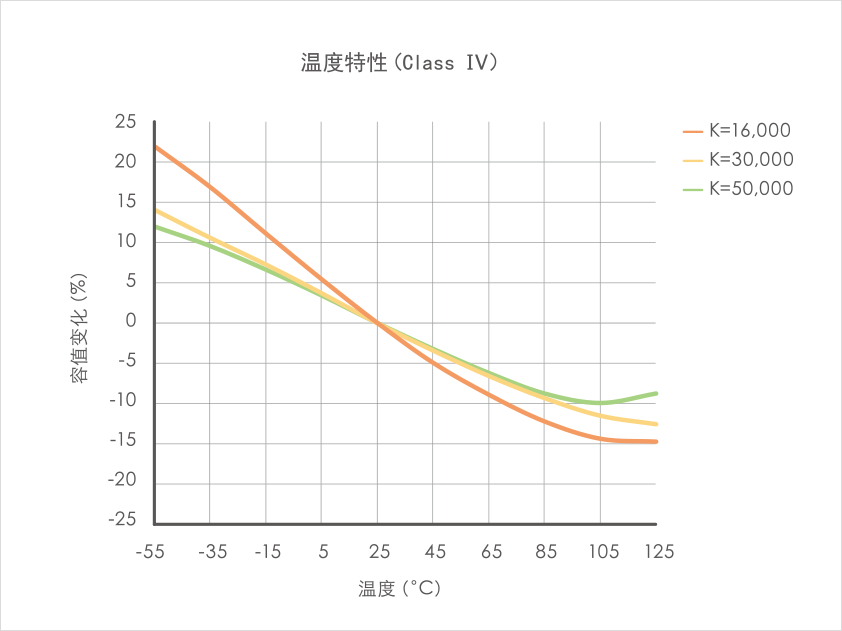

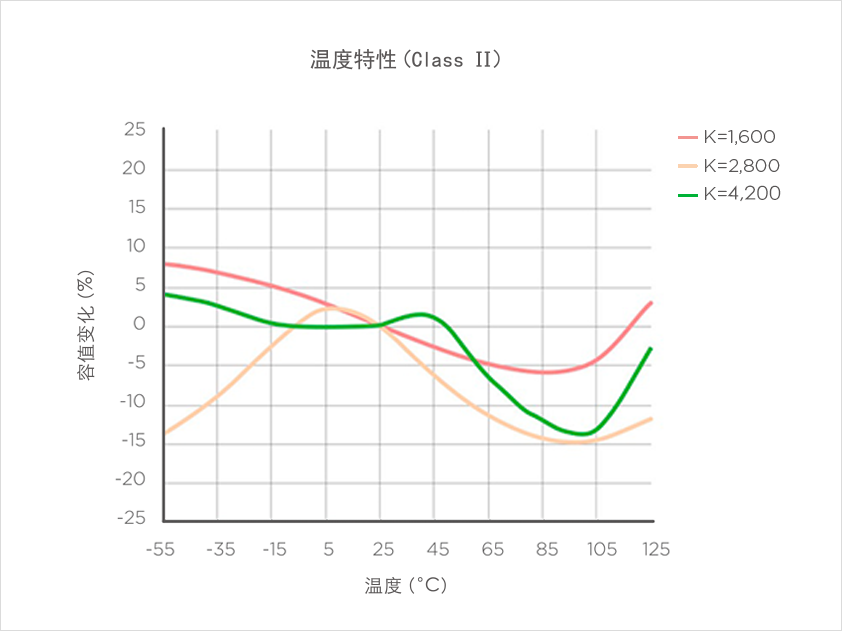

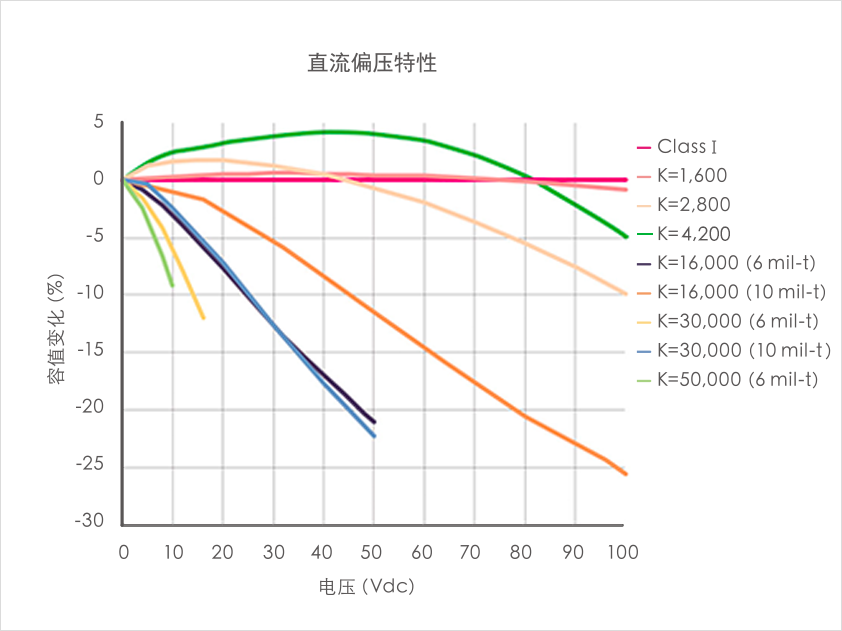

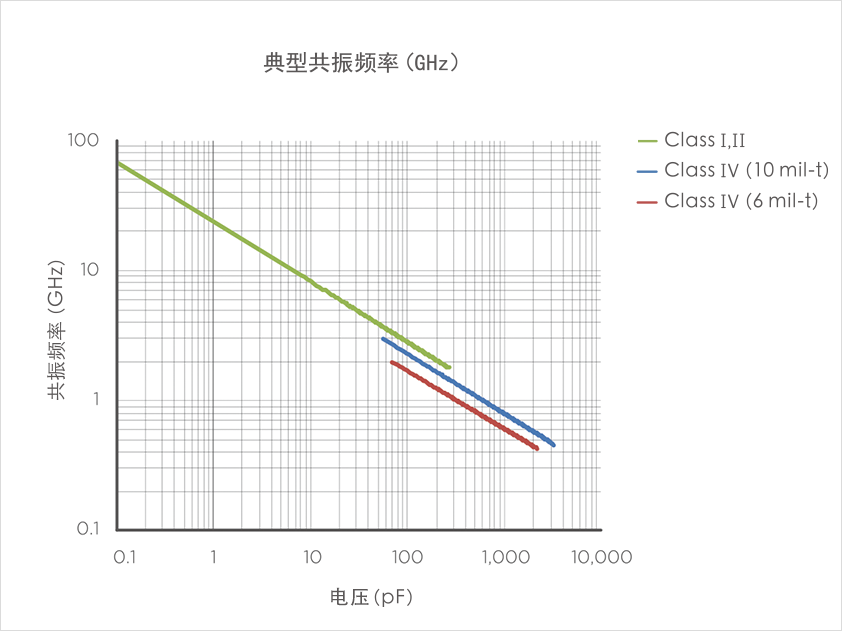

*1 商品定制最小可通過10?MΩ@25°C
*2 參見EIA-198-1-F
 |
 |
 |
 |
 |
 |
根據用途，我們有 A、B 和 C 三種類型的產品。
我們將提供包括成本在內的優選解決方案。
金錫焊料可以預置到任何TecdiaA型和C型的電容上，
以便更容易和更快地進行共晶焊工藝。
底面無鍍金是指底面不含金層，可以降低成本但是只能用于銀膠貼裝
標準的包裝方法之外，還可利用各種選項的包裝方法。
| 材質 | 顏色 | 尺寸 | |
| 盒裝 | ABS | White/Natural | 2inch |
| 材質 | 顏色 | 尺寸 | |
| 盒裝 | ABS/PC/PP** | Black | 2inch |
| 藍膜包裝(有環) | PVC | Blue | Φ 6 inch |
| 藍膜包裝(無環) | PVC | Blue | 7.87 inch |
*如果您想了解托盤的袋裝尺寸請與我們聯系。
**防導電/靜電等級
產品：均符合歐盟RoHS指令標準。
包裝材料：均符合歐盟包裝以及容器包裝廢棄物的相關指令標準。
| 品質保證期限 | 交貨后1年 *2 | |
| 貯存條件 *1 | 容器盤 | 溫度+13°C~+33°C 濕度60%RH以下 |
| 藍膜（UV帶以外） | 溫度+20 ～ +26℃ 濕度60%RH以下 | |
*1 請避免在有直射陽光、振動、沖擊、腐蝕性氣體的環境及其它特殊氣體、結冰、凝露、多塵埃的環境下貯存。
并且，請勿直接用手接觸產品。
*2 藍膜的保證期限為交貨后3個月。
若是使用金錫焊料進行焊接，建議使用焊接面鍍有Pt或是NiCr保護層的制品
封裝時請注意因粘合劑用量過多引起的側面短路。
裂紋的發生取決于封裝條件，建議根據用戶的條件進行確認。
| ?使用引線 | Φ30um以下的金絲 |
| ?鍵合溫度 （補充事項） |
楔形鍵合 ： 200～270℃ 球形鍵合 ： 150～250℃ 建議同時使用工具加熱。 |
| ?鍵合方式 | 熱壓接或超聲波熱壓接 |
| ?注意事項 | 請在至少距電極端25um的位置處進行鍵合。 用硬質引線時如果鍵合加速度過大，可能導致陶瓷材料表面損傷及電極剝離， 請根據封裝條件進行確認和調整。 |
Tel: (021)-6237-2208
工作時間：8:30-17:30
