運用TECDIA的加工技術實現了寬度為20μm的氮化鉭電路基板。

TECDIA運用從創業初期至今積累的加工技術，提供了高集成電路陶瓷基板技術（HCT），為NASA提供了解決方案。
在可承受平流層的特殊環境而且耐用的氧化鋁基板上，我們運用氮化鉭實現了20μm寬度的高精密電路。 干法刻蝕技術來進行回路制作，干法刻蝕是非常高超的工藝制程，為了形成電路的厚度，也必須通過反復試驗來確保電路的精度。

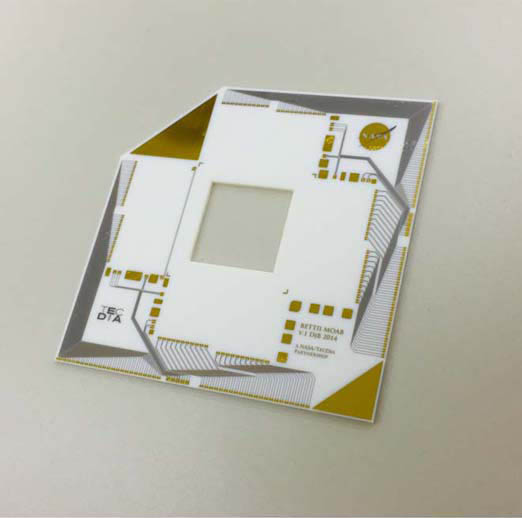

20μm寬度的氮化鉭電路基板。
右上是NASA的LOGO，左下是TECDIA的LOGO。

運用刻蝕技術制造了高精度的電路基板。

運用TECDIA的加工技術，實現的寬為20μm薄而均勻的氮化鉭電路受到了高度評價。
此外，快速提供樣品和堅持不懈為客戶提供優質且更完善方案的態度，成為TECDIA被采用的主要因素。
